新國標1號修改單涉及門刀部分的內容

5.3.15轎門的開啟

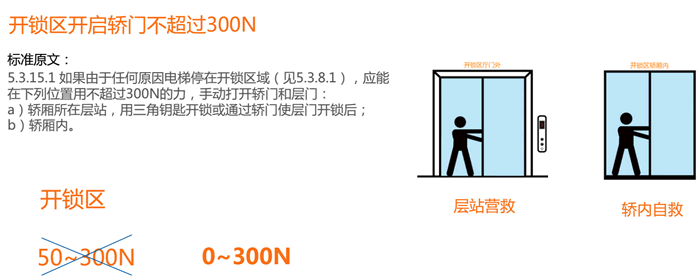

5.3.15.1如果由于任何原因電梯停在開鎖區域，應能在下列位置用不超過300N的力，手動打開轎門和層門：

a.轎廂所在層站，用三角要是開鎖或通過轎門使層門開鎖后；

b.轎廂內。

5.3.15.為了限制轎廂內人員開啟轎門，應提供措施：

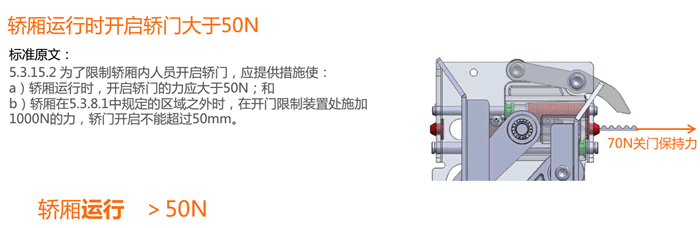

a.轎廂運行時，開啟轎 門的力應大于50N；

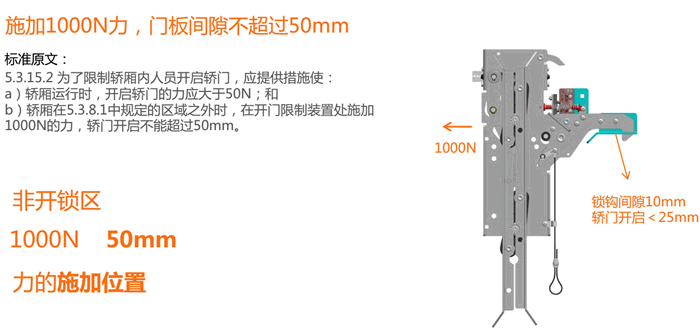

b.轎廂在5.3.8.1中規定的區域之外時，在開門限制裝置處施加1000N的力，轎門開啟不能超過50mm。

5.3.15.3至少當轎廂停在5.6.7.5規定的距離內時，打開對應的層門后，能夠不用工具從層站打開轎門，除非用三角鑰匙或永久性設置在現場的工具。本要求也適用于具有符合5.3.9.的轎門鎖緊裝置的轎門。

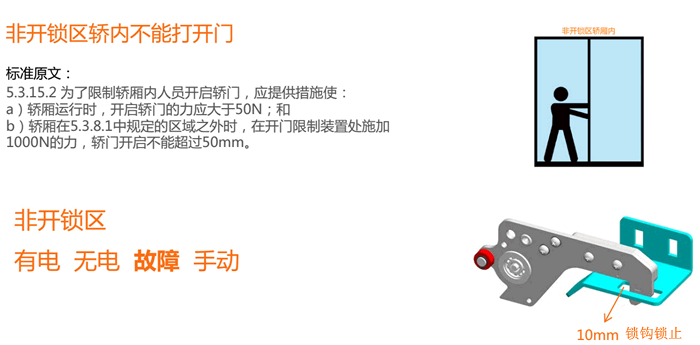

5.3.15.4對于符合5.2.5.3.1規定的電梯，應僅當轎廂位于開鎖區域內時才能從轎廂內打開轎門。

5.3.9.1層門鎖緊裝置

總則

每個層門應設置門鎖裝置以符合5.3.8.1的要求，該裝置應具有防止故意濫用的防護。

除了5.1.1.4和5.1.1.8的情況外，轎廂運行前應將層門有效地鎖緊在關閉位置，層門鎖緊應由符合5.11.2規定的電氣安全裝置來證實。

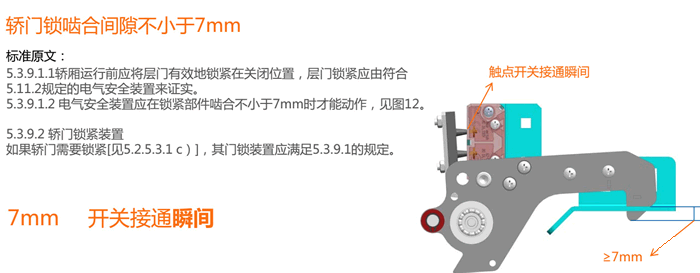

5.3.9.1.2電氣安全裝置應在鎖緊部件嚙合不小于7mm時才能動作，

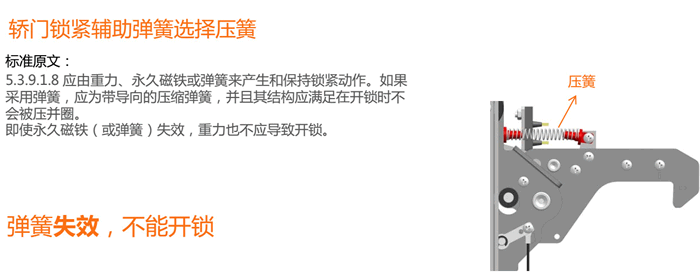

5.3.9.1.8應由重力、永久磁鐵或彈簧來產生和保持鎖緊動作。如果采用彈簧，應為帶導向的壓縮彈簧，并肯其結構應滿足在開鎖時不會被壓并圈。即使永久磁鐵(或彈簧)失效，重力也不應導致開鎖。

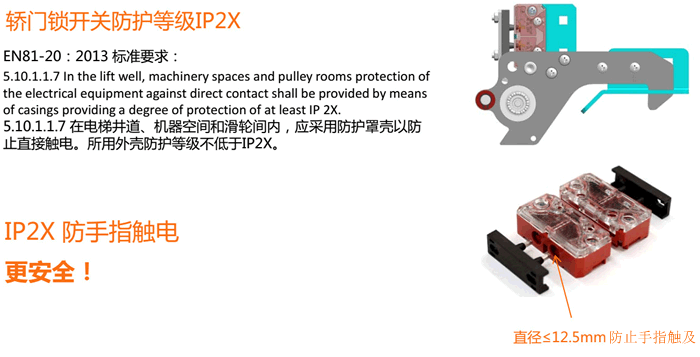

5.3.9.1.9門鎖裝置應有防護，以避免可能妨礙正常功能的積塵風險。

5.3.9.2轎 門鎖緊裝置

如果轎 門需要鎖緊,其門鎖裝置應滿足5.3.9.1的規定。

該裝置應具有防止故意濫用的防護。

該裝置是安全部件，應按GB7588.2-201X中5.2的規定驗證。

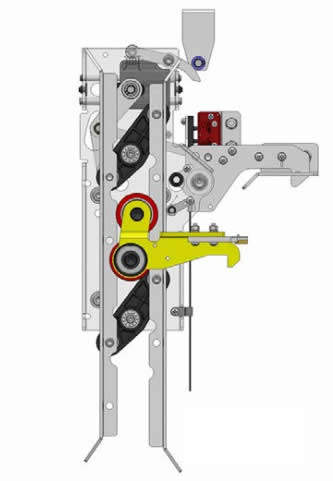

門刀機構動作原理：

1.門刀滑塊或搖桿帶動刀臂連桿機構動作，刀臂夾緊或脫離門球。

2.夾緊門球時，刀臂浮動，出發解鎖轎門鎖鉤。

3.脫離門球時，刀臂不浮動，由鎖爸自重鎖緊轎門鎖構

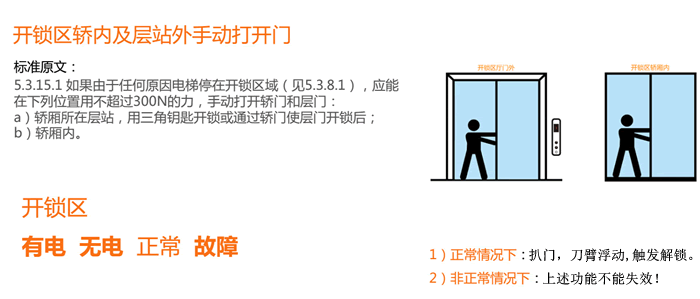

開鎖區轎內及層站外手動打開門
